1. 目的

1.1.介绍光学接触角测量仪的基本操作及保养维护

1.2.检验人员掌握光学接触角测量仪的使用方法

2. 适用范围

本程序适用于本公司光学接触角测量仪(SDC-150).

3. 参考文件

厂商提供之产品手册

4.术语和定义

4.1.接触角

指在一固体水平平面上滴一液滴，固体表面上的固-液-气三相交界点处，其气-液界面和固-液界面两切线把液相夹在其中时所成的角。

4.2.润湿过程:沾湿、浸湿和铺展的定义：

4.2.1 沾湿（Adhesion Wetting）当将一滴水滴到固面上时，液体与固体接触过程中，固一液界面逐渐取代液---气界面和气固界面这过程称为沾湿。

4.2.2 浸湿(Immersion Wetting)固体浸入液体的润湿过程叫浸湿。

4.2.3 铺展(Spreading)液体在固面上的伸展开的意思。

5.权责

  所有使用此光学接触角测量仪人员必须依此规范作业。

6. 作业流程与内容

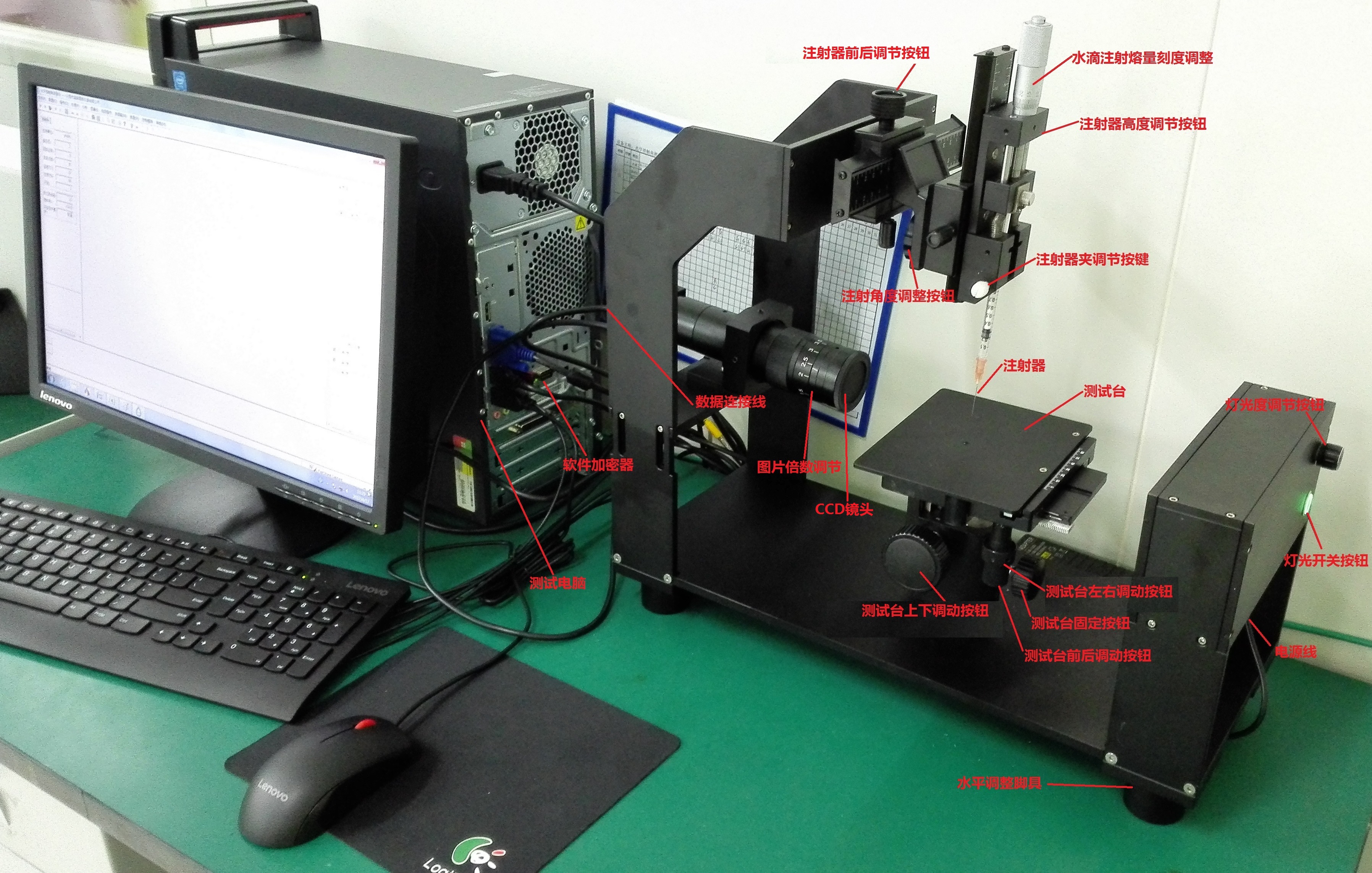

6.1 设备介绍：

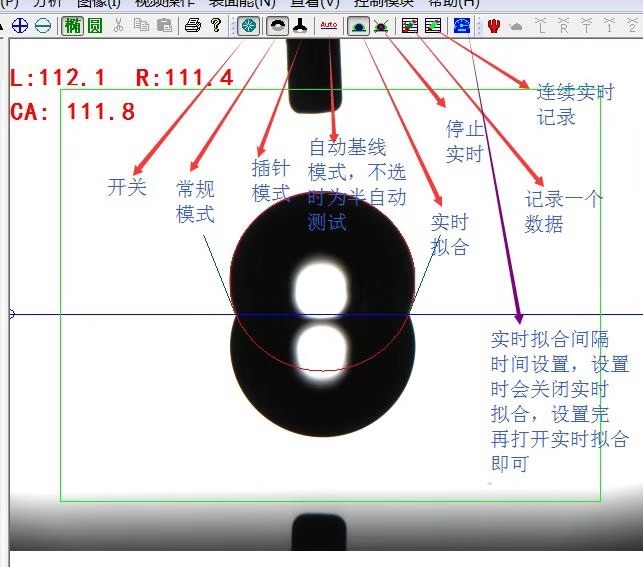

  6.2测试软件界面介绍：

6.3测试操作方法：

6.3.1开机。将仪器插上电源，打开电脑，双击桌面上的“SDC-150(32)V2.1.1 - 快捷方式”应用程序进入主界面。点击界面工具栏中“打开摄像机”按钮，这时可以看到摄像头拍摄的载物台上的图象。

 6.3.2 调焦(可调范围为0.7～4.5倍)。将被测试物体或是样品放置样品测试台上，旋转图片倍数按钮调整摄像头焦距到合适的位置（测小液滴接触角时通常调到2倍～2.5倍），可根据实际情况调节使图象最清晰效果。

6.3.3 加入样品后。可以通过旋转水滴注射容量刻度调整按钮顺时针方向抽取水滴大小，测接触角水滴一般在2ul（仪器千分尺10mm刻度）左右（例如:起始刻度为40mm，顺时针旋转至30mm停止，水滴量即为2ul）的水滴量最佳。这时可以从活动图象中看到进样器下端出现一个清晰的小液滴（测试时所使用的水必须为纯水，若客户有其它要求则依照客户要求进行）。

6.3.4接样。旋转测试台底座的上下调整按钮向右旋钮使得测试台慢慢上升，触碰悬挂在进样器下端的液滴后下降，使液滴留在固体平面上。（水滴自然接上被测物表面）

6.3.5按键盘测试快捷键“2”键或鼠标点击软件工具栏“截图”按钮，然后再点击“自动全拟合”按钮（如果截图不能自动全拟合则可选择“自动半拟合”）在视察中读取CA测试值。

6.3.8 测试完成后，点击文件生成报告，测试报告将自动生成。

6.4注意事项：

6.4.1. 使用完设备后注意直接关闭“灯源按钮”，下次使用直接开启。样品不清晰情况下，可以调节光源亮度，使样品达到清晰。

6.4.2. 针对带有酸性或腐蚀性测试物测不可以直接将放置在测试平台上，以防止损坏。

6.4.3. 光学接触角测量仪严禁周围放置、高温、高湿、有震动的仪器设备。

6.4.4. 光学接触角测量过程中，出现水滴在针头出发生偏移，由实验室环境静电或表面灰尘导致，可以更坏备用针头，使用针头可以去静电后保留下次使用。

6.4.5．配套电脑不可随插入U盘/移动硬盘/连接手机/连接网络或是安装其它电脑软件等，光驱不可以随意将其它光盘放入光驱中；以防止病毒侵入电脑破坏测试程序。

6.4.6.配套加密狗软件程序不可随意插拔、更改或是设置、卸载。
